Magneetschakelaars
Magneetschakelaars kunnen gebruikt worden om aangesloten verbruikers/opwekkers in- of uit te schakelen, bijvoorbeeld voor het aansturen van een boiler.
Werking
- Magneetschakelaar wordt bediend met een spoel.
- Zet je 230VAC vanuit een uitgang op de spoel, dan trekt die de contacten om. Haal je de spanning weg, dan vallen ze terug in de ruststand.
Soorten
- Maakcontact (Normally Open NO): in rust open, gesloten als de spoel onder spanning staat. Aangesloten apparaat staat standaard UIT.
- Verbreekcontact (Normally Closed NC): in rust gesloten, open als de spoel onder spanning staat. Aangesloten apparaat staat standaard AAN.
Waarschuwing
Iedere uitgang op de Navigator kan op maximaal 60W schakelen. Het is dus belangrijk om magneetschakelaars te gebruiken die minder dan 60W nodig hebben om te schakelen.
Instructies
- Niet-slimme apparaten: harde aan/uit-schakeling met één magneetschakelaar.
- SG-ready apparaten: vier mogelijke bedrijfsmodi met twee magneetschakelaars.
Niet-slimme apparaten

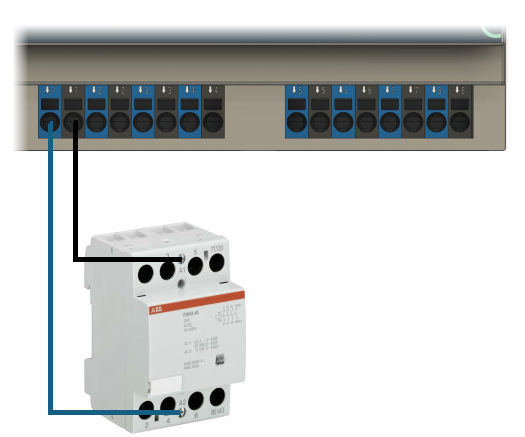

- Verbind een uitgang van de Navigator (230VAC, fase) met A1 op de spoel en de nul met A2.
- Voer de voeding van het apparaat in op de ingangszijde van de contacten (1 maakcontact bij 1-fase, 3 bij 3-fase).
- Sluit de uitgangszijde van de contacten aan op het apparaat.
Zie Currentt Kennisbank
In de Currentt Kennisbank staan uitgebreide instructies en voorbeelden van magneetschakelaars.
SG-ready apparaten
- Verbind uitgang 1 van de Navigator met A1 van schakelaar 1, en de nul met A2. Doe hetzelfde met uitgang 2 en schakelaar 2.
- Sluit het maakcontact van schakelaar 1 aan op SG1-ingang van de warmtepomp en dat van schakelaar 2 op SG2-ingang.
- Met beide uitgangen uit staat de warmtepomp in stand 2 (normaal bedrijf), de veilige uitgangspositie.
Zie Currentt Kennisbank
In de Currentt Kennisbank staan uitgebreide instructies en voorbeelden van magneetschakelaars voor SG-ready apparaten.
